5. सील डिवाइस

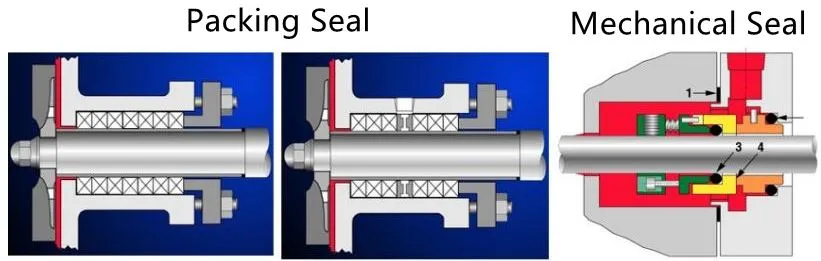

दबाव बढ़ने पर द्रव रिसाव को रोकने के लिए मुख्य रूप से सीलिंग डिवाइस का उपयोग किया जाता है। कई प्रकार के सीलिंग डिवाइस हैं, और सबसे अधिक उपयोग सीलिंग और मैकेनिकल सील हैं। सील सील उद्देश्य को प्राप्त करने के लिए एक निश्चित दबाव के साथ शाफ्ट पर कुछ नरम पैकिंग दबाना है। उपयोग की अवधि के बाद पैकिंग क्षतिग्रस्त हो जाएगी, इसलिए इसे नियमित रूप से निरीक्षण और प्रतिस्थापित करने की आवश्यकता है। इस तरह की सील के उपयोग में छोटी लीक होना सामान्य और फायदेमंद है। पैकिंग सील सिद्धांत
मैकेनिकल सील डिवाइस में दो कठोर और चिकनी सतह होती हैं, एक स्थिर और दूसरी घूर्णन। इस तरह की सीलिंग डिवाइस बहुत अच्छी सीलिंग आवश्यकताओं को प्राप्त कर सकती है, लेकिन इनका उपयोग अशुद्धता द्रव संप्रेषण प्रणाली में नहीं किया जा सकता है, क्योंकि चिकनी सतह टूट जाएगी और सीलिंग प्रभाव खो देगी। तरल परिसंचरण प्रणालियों में इस तरह की सीलिंग डिवाइस बहुत आम है क्योंकि इसे कई वर्षों तक बनाए रखने और संचालित करने की आवश्यकता नहीं है।
पारंपरिक फ्लैट गैसकेट सीलिंग डिवाइस
शाफ्ट सील डिवाइस
आमतौर पर इस्तेमाल की जाने वाली पैकिंग सील और यांत्रिक मुहरों को स्टफिंग बॉक्स शेल, सॉफ्ट पैकिंग और पैकिंग ग्रंथि से बनाया जाता है। नरम पैकिंग तेल-संसेचन या ग्रेफाइट-लेपित एस्बेस्टस रस्सी है। स्टफिंग बॉक्स और पंप शाफ्ट के बीच ग्रंथि को दबाने के लिए इसे कसकर रखें ताकि सील को प्राप्त करने के लिए इसे विकृत करने के लिए मजबूर किया जा सके।
